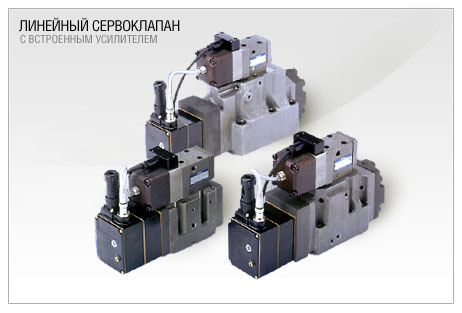

Линейный сервоклапан Yuken со встроенным электронным усилителем

Линейный сервоклапан Yuken со встроенным электронным усилителем

Скачать: Картинка i-pdf.gif Линейный сервоклапан Yuken(Техническая документация, Язык: Английский, PDF документ)

Линейный сервоклапан Yuken от «Энерпром-Микуни»

Удобство

Неисправность в системе при отсутствии совпадения командного сигнала и местоположения золотника, легко устанавливается при помощи цветного индикатора. Это позволяет быстро установить причину сбоя.



Цвет индикатораСостояние
ЗеленыйПодача электропитания (нормальная работа)
КрасныйОтклонение управляющего клапана
ЖелтыйОтклонение главного клапана
Простота

Высокая точность гидроуправления сервоклапаном может быть получена обеспечением подачи постоянного тока 24 V коммандного сигнала напряжением от 0 до ±10 вольт.

Высокая точность

Замкнутая система управления из комбинации датчиков положения управляющего и главного клапанов в компактном усилителе обеспечивают отличную линейность, гистерезис и стабильность.

Высокоскоростной линейный сервоклапан обладает выдающимися свойствами быстрого отклика и исключительными противоконтаминационными свойствами, достигнутыми благодаря компактному и мощному линейному двигателю, непосредственно управляющему золотником и обеспечивает обратную связь.

Линейный сервоклапан Yuken от компании Энерпром-Микуни

Замкнутая система управления из комбинации датчиков положения управляющего и главного клапанов в компактном усилителе обеспечивают отличную линейность, гистерезис и стабильность.

Благодаря этому высокоскоростной линейный сервоклапан получил широкую известность с момента выпуска в продажу.

Встроенный электронный линейный сервоклапан был разработан на основе высокоскоростного линейного сервоклапана. Цель разработки — уменьшение размеров управляющего клапана и улучшение его эксплуатационных качеств путем интегрирования усилителя и линейного сервоклапана в одном комплексном блоке.

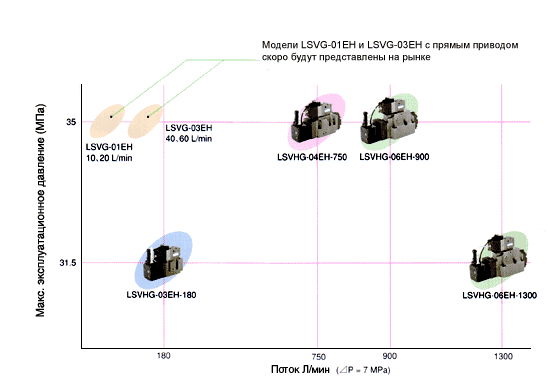

Линейка продукции серии LSVHG

Линейный сервоклапан Yuken от компании Энерпром-Микуни. График.

Модельный ряд



LSVHG-03EH-180-2-ET-20
СерияРазмерУсилительНоминальный потокТип золотникаТип управленияДренажДизайн
LSVHG: Линейный сервоклапан03EH: встроенный, электронного типа180: 180 L/минpic1E: внешнее управлениеT: внутренний дренаж20
04750: 750 L/минpic120
09950: 950 L/мин
1300: 1300 L/мин
pic120
Справочные данные по сервоклапану

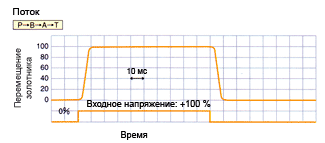

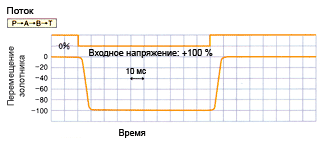

Параметры ступенчатого срабатыванияПараметры частотного срабатывания
Модель: LSVHG-03EH-180
Амплитуда входного сигнала: 0-100% В
Давление подачи: 14 Мпа
Управляющее давление: 14 Мпа
Вязкость масла: 30 мм/c

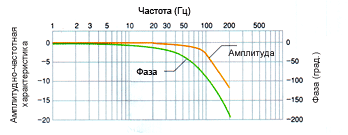

Модель: LSVHG-03EH-180
Амплитуда входного сигнала: ±25% В
Давление подачи: 14 Мпа
Управляющее давление: 14 Мпа
Вязкость масла: 30 мм/c
Характеристики сервоклапана Yuken от Энерпром-Микуни Характеристики сервоклапана Yuken от Энерпром-Микуни
Характеристики сервоклапана Yuken от Энерпром-Микуни
