Насосы плунжерного типа Sugino с электроприводом часто применяют на заводах для удаления нагара в реакторах, удаления окалины и очистки деталей механизмов. Самые мощные из них подают воду под давлением 200Мпа.
Устройство насосов Sugino с электроприводом

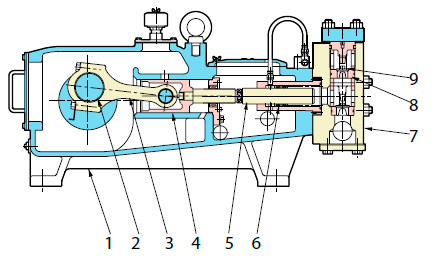

Серия 500 | |
1 Кожух насоса 2 Коленчатый вал 3 Шатун 4 Кривошип 5 Плунжерный поршень 6 Сальниковая набивка 7 Клапанная коробка 8 Клапанное седло 9 Конический клапан (или кольцевой) |
|

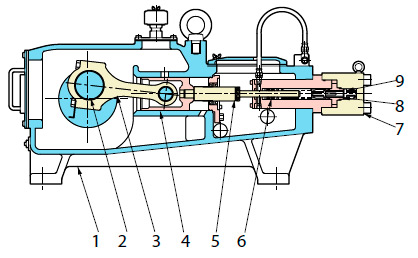

Серия 1000/2000 |
|
1 Кожух насоса 2 Коленчатый вал 3 Шатун 4 Кривошип 5 Плунжерный поршень 6 Сальниковая набивка 7 Клапанная коробка 8 Клапанное седло 9 Кольцевой клапан |
Таблица насосов классифицированных по размерам кожуха
Характеристики |
Серия 500 |
||||||
Максимальная мощность |
кВт |
7.5~11 |
15~30 |
37~75 |
75~160 |
160~300 |
260~440 |
Тип привода |
Клиновидный ремень (КР) |
(КР)/(ЗП) |
Зубчатая передача(ЗП) |
||||
Нагнетаемое давление |
МПа |
20~30 |
6.5~49 |
6.5~49 |
8~48 |
7~40 |
7~40 |
Производительность |
л/мин |
17~25 |
22~180 |
22~350 |
75~600 |
200~1390 |
330~2000 |
Количество плунжеров |
3 |
5 |
|||||
Ход |
мм |
20 |
50 |
76 |
100 |
104 |
104 |
Метод смазки коленвала |
Разбрызгивание |
Под давлением |
|||||
Подача воды под давлением на входе |
Необязательна |
Обязательна |
|||||
Длина |
мм |
570 |
680 |
1,000 |
1,360 |
1,450 |
1,570 |
Ширина |
мм |
360 |
530 |
750 |
910 |
1,100 |
1,700 |
Высота |
мм |
270 |
300 |
455 |
600 |
700 |
820 |
Вес |
кг |
90 |
200 |
540 |
1,100 |
2,050 |
3,900 |
Характеристики |
Серия 1000 |
|||||
Максимальная мощность |
кВт |
11~22 |
22~55 |
75~132 |
132~260 |
220~430 |
Тип привода |
Клиновидный ремень (КР) |
(КР)/(ЗП) |
Зубчатая передача(ЗП) |
|||
Нагнетаемое давление |
МПа |
51~100 |
54~100 |
54~100 |
40~100 |
40~100 |
Производительность |
л/мин |
3.4~19.7 |
9.8~51.5 |
34~109 |
68~287 |
110~480 |
Количество плунжеров |
3 |
5 |
||||
Ход |
мм |
50 |
76 |
100 |
104 |
104 |
Метод смазки коленвала |
Разбрызгивание |
Под давлением |
||||
Подача воды под давлением на входе |
Обязательна |
|||||
Длина |
мм |
730 |
1,000 |
1,330 |
1,520 |
1,570 |
Ширина |
мм |
530 |
750 |
910 |
1,100 |
1,700 |
Высота |
мм |
300 |
455 |
600 |
700 |
820 |
Вес |
кг |
160 |
480 |
950 |
1,800 |
3,500 |
Характеристики |
Серия 2000 |
Серия Выс./Низ. давления |
Серия Hi-Jet |
|||||||||
Максимальная мощность |
кВт |
7.5~11 |
15~30 | 37~75 | 75~132 | 125~220 |
55~75 |
75~110 |
130~160 180~240 |
125 150 |
||
Тип привода |
Зубчатая передача |
(КР) |
(КР)/(ЗП) |
Зубчатая препача(ЗП) |
Зубчатая перепача(ЗП) |
|||||||
Нагнетаемое давление |
МПа |
110~200 |
110~200 |
110~200 |
110~190 |
110~190 |
31 ~49 |
55~75 |
67~78 |
63~75 |
245~280 |
|
Производительность |
л/мин |
1.0~4.5 |
2.7~11.6 |
7.5~26.1 |
17.7~49.6 |
29.5~82.6 |
62~84 |
62~82 |
78~82 |
125 |
20~25 |
|
Количество плунжеров |
3 |
5 |
3 |
3 |
||||||||
Ход |
мм |
50 |
76 | 100 |
104 |
104 |
76 100 100 |
104 |
94 |
|||
Метод смазки коленвала |
Разбрызгивание |
Под давлением |
Разбрызгивание |
Под давл. |
Под давлением |
|||||||
Подача воды под давлением на входе |
Обязательна |
Необязательна |
Обязательна |
|||||||||
Длина |
мм |
730 |
1,000 |
1,330 |
1,520 |
1,570 |
1,120 |
1,500 |
1,500 |
1,620 |
1,230 |
|
Ширина |
мм |
530 |
750 |
910 |
1,100 |
1,700 |
865 |
910 |
910 |
1,100 |
1,000 |
|
Высота |
мм |
300 |
455 |
600 |
700 |
820 |
485 |
600 |
600 |
700 |
515 |
|
Вес |
кг |
160 |
480 |
950 |
1,800 |
3,500 |
740 |
1,300 |
1,300 |
2,250 |
770 |
