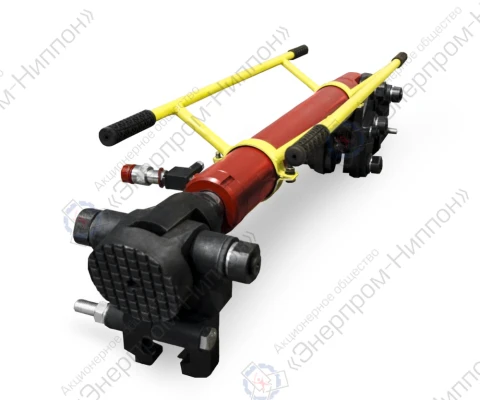

Устройство для перемещения тяжеловесного оборудования по рельсам 2ТШ10Г400

Гидравлический толкатель 2ТШ10Г400: описание и особенности

Гидравлический толкатель модели 2ТШ10Г400 — специализированное такелажное оборудование для горизонтального перемещения крупногабаритных и тяжеловесных объектов по железнодорожным рельсам. Устройство оснащено механическими зацепами удержания и упора, что обеспечивает надежную фиксацию при перемещении массивных конструкций и промышленного оборудования — например, силовых трансформаторов, станков, цистерн, вагонов и т. д.

Основные функции и преимущества

• высокая производительность такелажных работ;

• равномерное перемещение груза без перекосов;

• перпендикулярность фронта перемещаемого объекта относительно рельсового пути;

• надежная фиксация на рельсе благодаря конструкции зацепов;

• исключение проскальзывания упоров в процессе работы.

Конструкция и комплектация

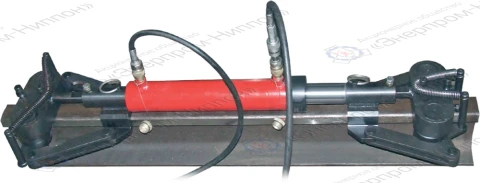

Устройство состоит из двух идентичных гидравлических толкающих механизмов.

Конструкция зацепов удержания и упора:

• состоят из седла, соединенного с цапфой с помощью системы тяг;

• двух эксцентриков, зацепляющих головку рельса с двух сторон;

• двух ловителей, на которых крепятся пружины;

• рукояток, установленных на каждом зацепе;

• на седле каждого зацепа установлены винты.

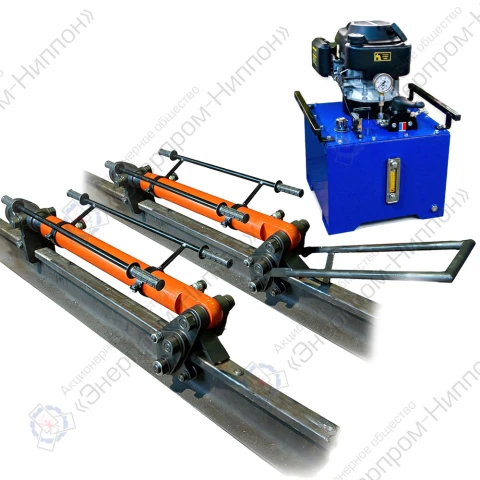

Толкатели могут комплектоваться:

• двухпортовой насосной станцией с блоком управления на колёсной раме — обеспечивает синхронную работу механизмов и точное позиционирование груза (по дополнительному заказу);

• комплектом рукавов высокого давления (РВД) с полумуфтами быстроразъёмного соединения (БРС) — для подключения толкателей к насосной станции (по дополнительному заказу).

Конструктивные особенности системы упоров

Ключевой элемент конструкции — механические зацепы удержания и упора, обеспечивающие надежность толкающих операций.

Принцип работы зацепов:

При совершении рабочего хода гидроцилиндра эксцентрики приводятся в движение и зажимают или ослабляют головку рельса, обеспечивая тем самым надежное сцепление с рельсовым путем на всех этапах перемещения.

Ключевые преимущества конструкции

• Надежное сцепление: конструкция с двумя эксцентриками, зацепляющими головку рельса с двух сторон, исключает проскальзывание при высоких нагрузках.

• Удобство управления: наличие рукояток на каждом зацепе и винтов для регулировки упрощает подготовку оборудования к работе.

• Простота обслуживания: модульная конструкция позволяет быстро производить осмотр и обслуживание механизмов зацепов.

Такое решение оптимально для строительно-монтажных, ремонтных и аварийно-восстановительных работ, где требуется точное и безопасное перемещение тяжеловесных грузов по рельсовому пути.

Характеристики:

* Производитель оставляет за собой право изменить цвет оборудования, вносить изменения в конструкцию, комплектацию, или технологию изготовления изделия с целью улучшения его свойств.
