Устройство для перемещения тяжеловесного оборудования по рельсам 2ТШ25Г600
Нужна консультация?
-
Гидравлический толкатель 2ТШ25Г600: описание и особенности

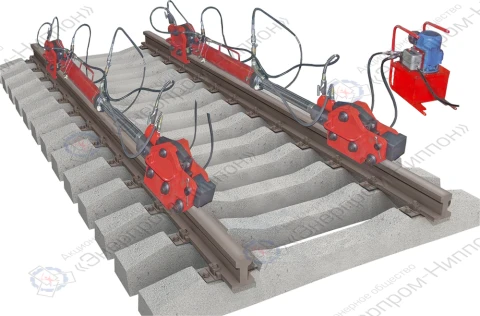

Гидравлический толкатель модели 2ТШ25Г600 — специализированное такелажное оборудование для горизонтального перемещения крупногабаритных и тяжеловесных объектов по железнодорожным рельсам. Устройство работает дискретно (с перехватом), что позволяет эффективно транспортировать массивные конструкции и промышленное оборудование — например, силовые трансформаторы, станки, цистерны, вагоны и т. д.
Основные функции и преимущества
- высокая производительность такелажных работ;
- равномерное перемещение груза без перекосов;
- перпендикулярность фронта перемещаемого объекта относительно рельсового пути;
- снижение изгибающих нагрузок на конструкцию толкателя и головку рельса;
- защита рельсов и элементов толкателя от повреждений;
- исключение проскальзывания упоров в процессе работы.
Конструкция и комплектация

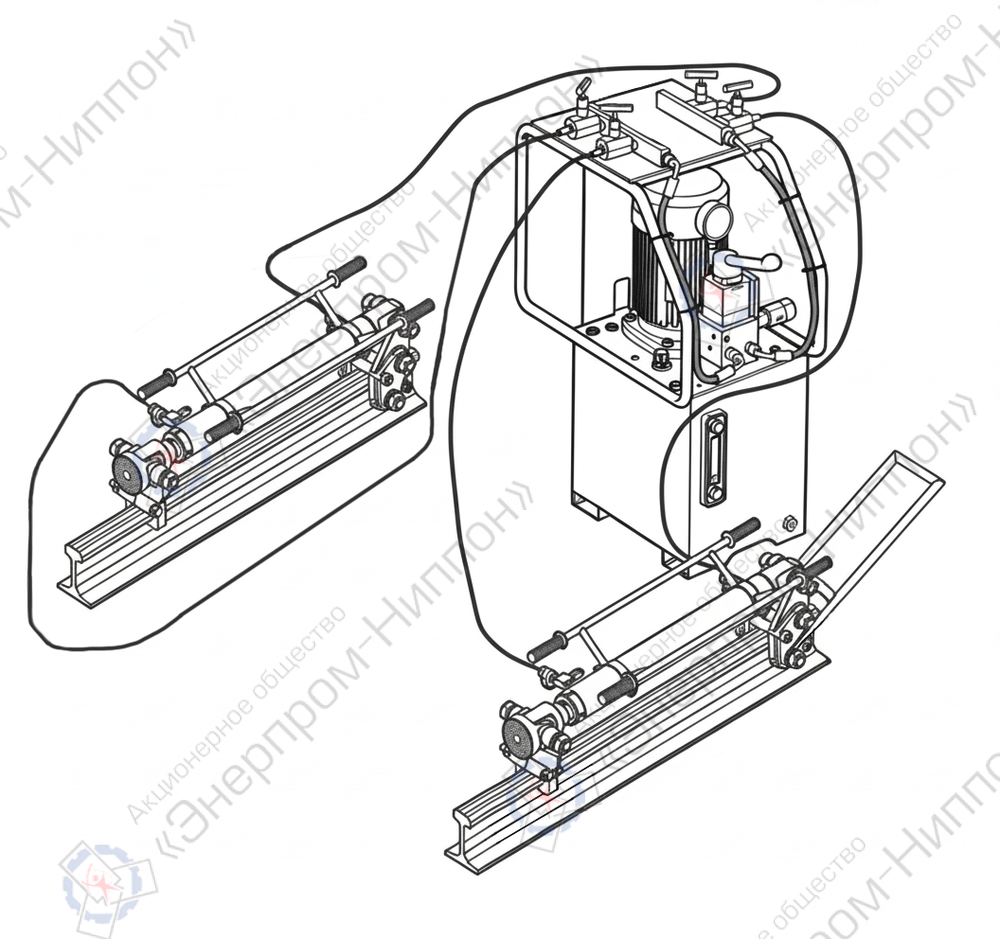

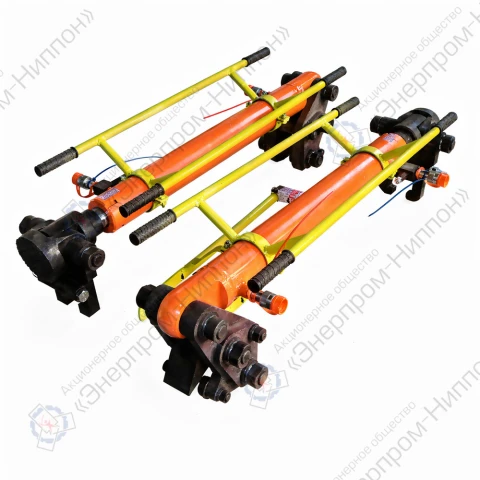

Устройство состоит из двух идентичных гидравлических толкающих механизмов.
Толкатели комплектуются:
- двухпортовой насосной станцией с блоком управления (модель 2НЭР‑2,0И20Т1‑2ТШ25) на колёсной раме — обеспечивает синхронную работу механизмов и точное позиционирование груза;
- комплектом рукавов высокого давления (РВД) с полумуфтами быстроразъёмного соединения (БРС) — для подключения толкателей к насосной станции.
Конструктивные особенности системы упоров
Ключевой элемент конструкции — автоматически срабатывающие упоры, гарантирующие надёжность толкающих операций.
1. Передний упор:
- упрощённая конструкция;
- включает левую и правую поворотные фиксирующие скобы — обеспечивают быстрый захват и освобождение рельса.
2. Задний упор:
- оснащён рычагами с зубчатыми вставками (башмаками);
- башмаки заклинивают упор с трёх сторон (сверху и снизу) на головке рельса — это создаёт устойчивое сцепление и предотвращает смещение.
Ключевые преимущества конструкции
- Надёжность сцепления: зубчатые башмаки заднего упора и фиксирующие скобы переднего упора исключают проскальзывание даже при высоких нагрузках.
- Защита рельсов: конструкция упоров минимизирует механическое воздействие на головку рельса, продлевая срок службы пути.
- Снижение нагрузок: распределение усилий снижает изгибающие моменты, действующие на толкатель и рельс, что повышает долговечность оборудования.
- Простота обслуживания: модульная конструкция позволяет быстро заменять изношенные элементы (скобы, башмаки).

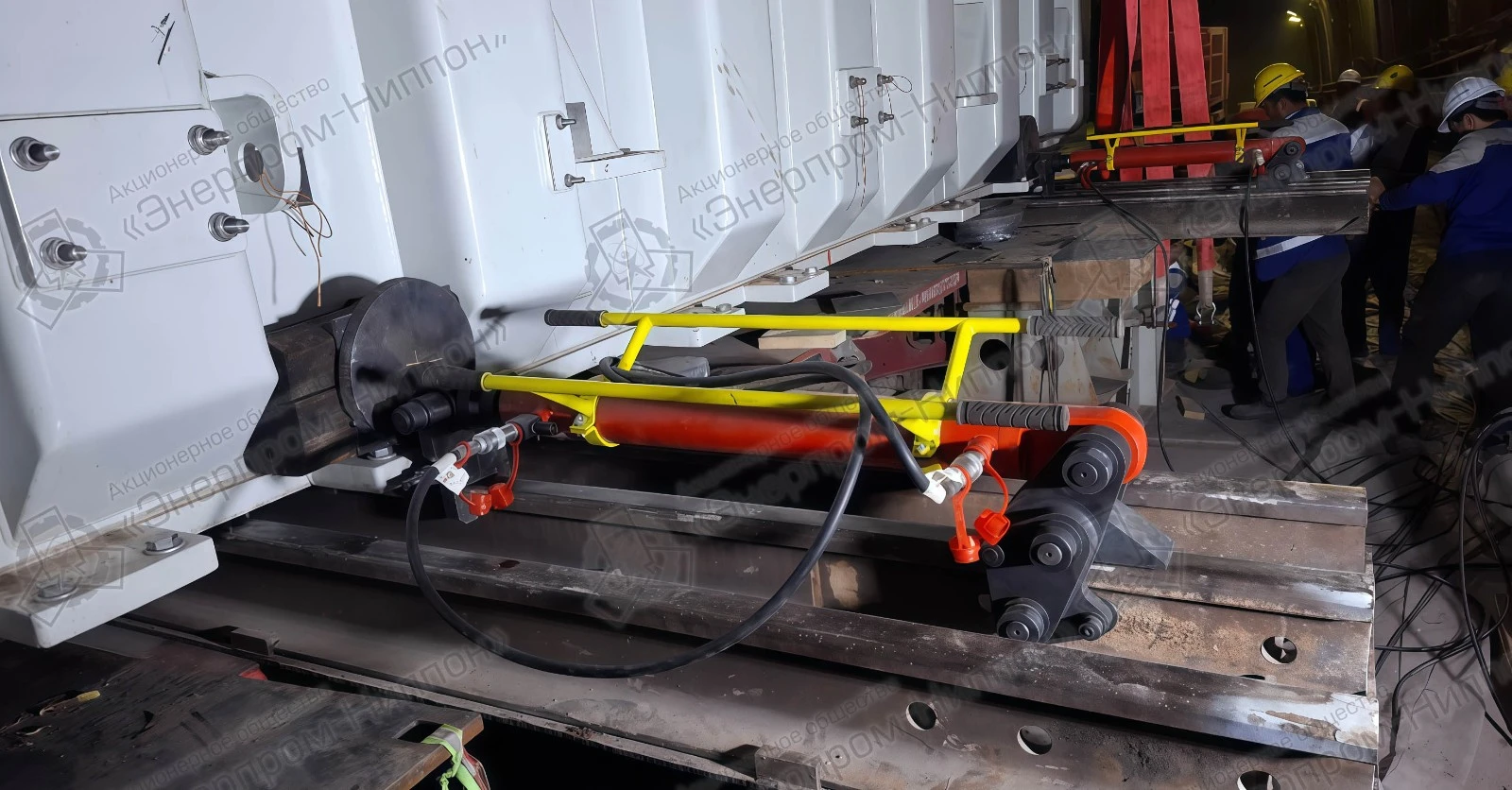

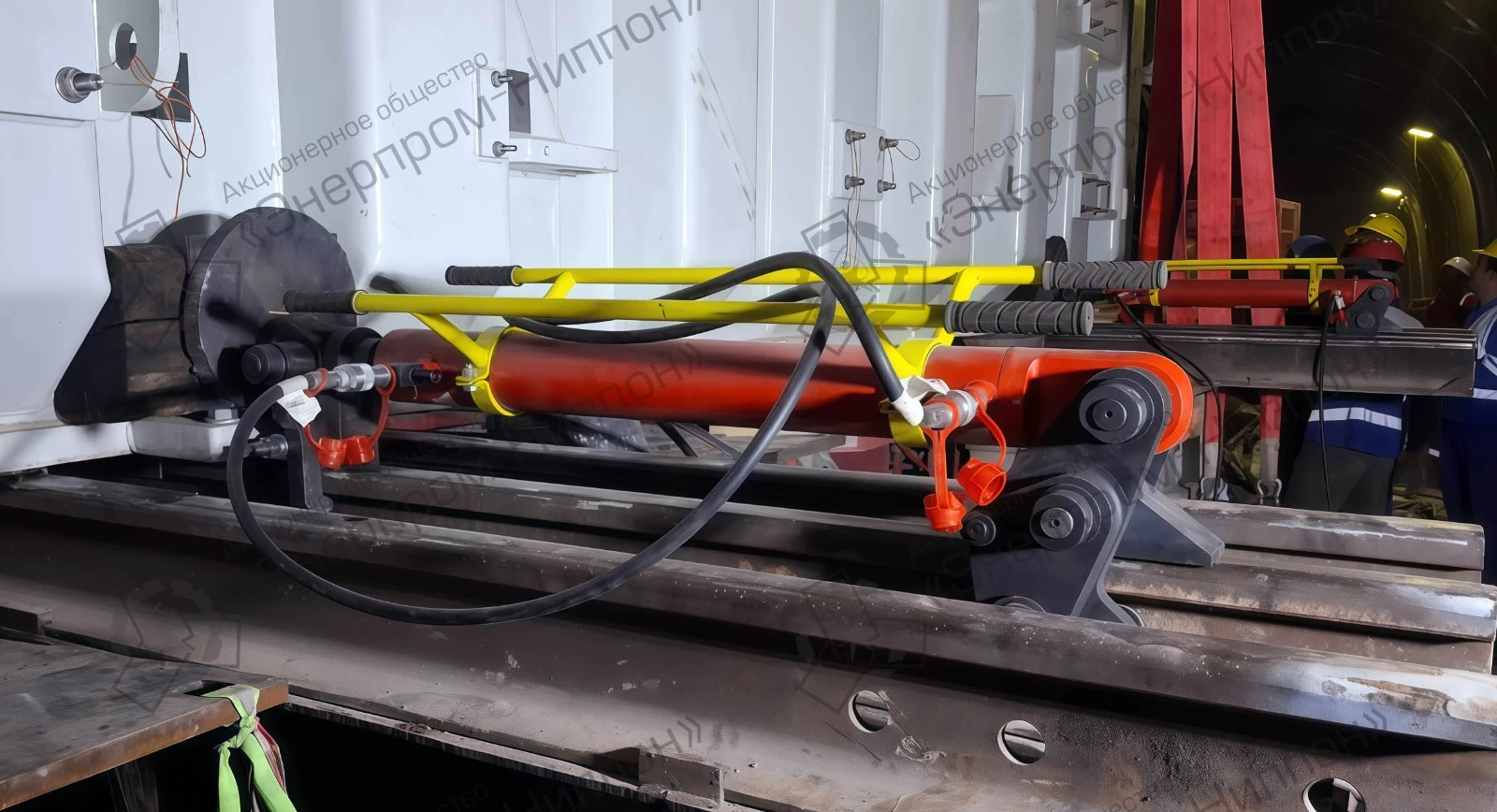

Такое решение оптимально для строительно‑монтажных, ремонтных и аварийно‑восстановительных работ, где требуется точное и безопасное перемещение тяжеловесных грузов по рельсовому пути.
Характеристики:
Параметры/Модель
2ТШ25Г600
Габариты толкателя, мм, ДхШхВ (возвышение над головкой рельса)
1315х250х210
Вес толкаемого груза по рельсам, тонн
на колесах, Ктк=0,05
500х2
на сухую, Ктс=0,15
170х2
Толкающее усилие, тс/ход поршня, мм
25х2/600
Рабочий объем масла, см3
2 310х2
Номин. давление в гидросистеме, МПа
65
Тип рельса
Р65(Р65К)
Масса, кг
108х2
Принцип работы
Цикл перемещения включает два этапа:
- Рабочий ход: подача давления в поршневую полость → выдвижение штока → заклинивание упора шагового толкателя зубчатыми рычагами → толкание груза качающимся упором (с минимальным трением).
- Обратный ход: подача жидкости в штоковую полость → возврат поршня → заклинивание переднего упора (максимальное трение) + расклинивание упора шагового толкателя → смещение толкателя к грузу.
Цикл повторяется до завершения перемещения.

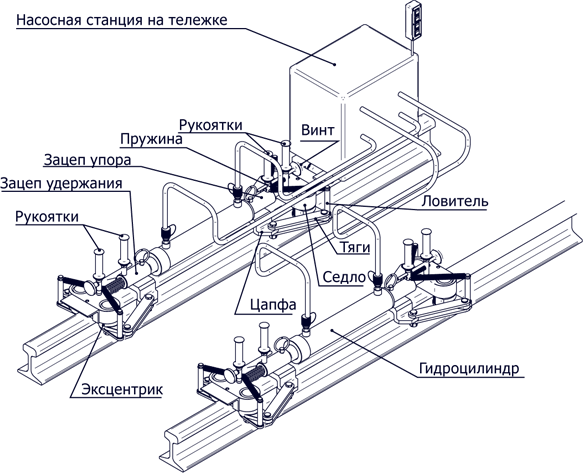

Рис. 1 Схема подключения гидравлического толкателя 2ТШ25Г600 к насосной станции.
* По дополнительному заказу возможна поставка станции и РВД
По техническому заданию заказчика разрабатываем и изготавливаем "толкатели" с требуемыми техническими характеристиками.
-
