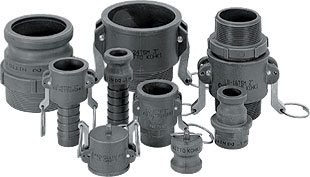

БРС аналог камлок для газов и жидкостей Lever Lock Cupla (пластик)

В наличии
Артикул
Lever Lock Cupla (plastic)
  • пластиковая БРС со специальным блокирующим рычагом.
  • Для больших диаметров и низкого давления
  • Для широкого использования с жидкостями, газами и порошкообразными веществами
  • Герметичная структура
  • Высочайшая прочность при соединении
  • Доступны различные материалы корпуса, размеров и креплений для широкого диапазона применений
  • Для улучшения безопасности и повышения надежности соединения БРС возможно дополнительно заказать специальное блокировочное устройство


нет запорного клапана - нет запорного клапана

Вода - вода

воздух - воздух

порошкообразные вещества - порошкообразные вещества

- 0.5 МПа




  • пластиковая БРС со специальным блокирующим рычагом.
  • Для больших диаметров и низкого давления
  • Для широкого использования с жидкостями, газами и порошкообразными веществами
  • Герметичная структура
  • Высочайшая прочность при соединении
  • Доступны различные материалы корпуса, размеров и креплений для широкого диапазона применений
  • Для улучшения безопасности и повышения надежности соединения БРС возможно дополнительно заказать специальное блокировочное устройство




Характеристики
Материал корпуса

Полипропилен (PP)

Размер (дюймы) 3/4", 1", 2½" 2", 3"
Рабочее давление, МПа (кг/см2) 0.5 (5) 0.2 (2)
Максимальное давление, МПа (кг/см2) 0.7 (7) 0.35 (3.5)





Материал уплотнения, диапазон рабочих температур
  Международное обозначение Обозначение Cupla Рабочие температуры

Стандартный
материал уплотнения

NBR

SG

+5°С ~ +50°C

Дополнительно доступный
материал уплотнения

Силиконовый каучук

SI

+5°С ~ +50°C

фторэластомер (FKM)

X-100

+5°С ~ +50°C

EPDM

E.P.T

+5°С ~ +50°C

  • NBR — (nitrile butadiene rubber) бутадиен-нитрильный каучук

  • FKM — фторэластомер (фтористый каучук)

  • EPDM — этилен-пропиленовый каучук

  • Более подробно о применении уплотнений для различных сред
    можно посмотреть в таблице выбора уплотнений




Направление потока:


Взаимозаменяемость:

Одинаковые размеры штекеров и гнезда взаимозаменяемы независимо от типа присоединения



Использование с вакуумом:

Не применяется для использования с вакуумом








Штекер

Гнездо

Для подсоединения рукава (LE)
Код БРС Размеры
(дюймы)
Размеры (мм)
Lp A C øHp øT øB

LE-6TPH

3/4"

65

35

30

32

20

13

LE-8TPH

1"

91

57

34

37

27

21

LE-12TPH

1½"

99

60

39

37

40

30

LE-16TPH

2"

124

72

52

63

52

44

LE-24TPH

3"

152

102

50

91

77

66

Для подсоединения рукава (LC)
Код БРС Размеры
(дюймы)
Размеры (мм)
Lp A C øHp øT øB

LS-6TSH

3/4"

86

51

67

46

22

14

LS-8TSH

1"

96

56

73

49

27

20

LS-12TSH

1½"

110

60

100

71

41

30

LS-16TSH

2"

126

73

106

80

52

44

LS-24TSH

3"

160

101

135

108

77

66

Для внешней резьбы (LA)
Код БРС Размеры
(дюймы)
Размеры (мм)
Lp A C Hp øBp øT

LA-6TPF

3/4"

50

20

29

Hex 32

19

Rc3/4

LA-8TPF

1"

63

25

34

Hex 41

23

Rc1

LA-12TPF

1½"

68

27

43

Sp.65

37

Rc1½

LA-16TPF

2"

78

29

50

Sp. 79

42

Rc2

LA-24TPF

3"

74

23

50

Sp. 106

72

Rc3

Для внешней резьбы (LD)
Код БРС Размеры
(дюймы)
Размеры (мм)
Lp A C Hp øBp øT

LD-6TSF

3/4"

53

19

67

Hex 35

20

Rc3/4

LD-8TSF

1"

66

24

76

Hex 41

27

Rc1

LD-12TSF

1½"

70

27

99

Sp. 65

42

Rc1½

LD-16TSF

2"

79

25

111

Sp.79

49

Rc2

LD-24TSF

3"

83

23

142

Sp.106

73

Rc3

Для внутренней резьбы (LF)
Код БРС Размеры
(дюймы)
Размеры (мм)
Lp A C Hp øBp øT

LF-6TPM

3/4"

63

20

29

Hex 32

19

R3/4

LF-8TPM

1"

70

22

34

Hex 39

23

R1

LF-12TPM

1½"

79

24

42

Sp.65

37

R1½

LF-16TPM

2"

90

30

47

Sp.79

48

R2

LF-24TPM

3"

98

28

50

Sp.106

71

R3

Для внутренней резьбы (LB)
Код БРС Размеры
(дюймы)
Размеры (мм)
Ls A D øHs øBs øT

LB-6TSM

3/4"

54

20

65

44

19

R3/4

LB-8TSM

1"

62

22

70

49

22

R1

LB-12TSM

1½"

70

24

99

71

39

R1½

LB-16TSM

2"

82

27

107

80

48

R2

LB-24TSM

3"

89

29

137

110

73

R3

Колпачок для штекера (PD)
Код БРС Размеры
(дюймы)
Размеры (мм)
Lp A D

L-6PD

3/4"

43

9

65

L-8PD

1"

50

10

71

L-12PD

1½"

61

12

101

L-16PD

2"

69

13

107

L-24PD

3"

79

17

136

Колпачок для гнезда (SD)
Код БРС Размеры
(дюймы)
Размеры (мм)
Lp A D

L-6SD

3/4"

40

10

32

L-8SD

1"

43

9

37

L-12SD

1½"

50

13

53

L-16SD

2"

65

12

63

L-24SD

3"

65

14

91

Штекер

Гнездо

Type Product code Size (inch) Mass (g)
Plastic
LE LE-6TPH 3/4” 17
LE-8TPH 1” 32
LE-12TPH 1 1/2” 77
LE-16TPH 2” 125
LE-24TPH 3” 252
LA LA-6TPF 3/4” 28
LA-8TPF 1” 42
LA-12TPF 1 1/2” 75
LA-16TPF 2” 112
LA-24TPF 3” 181
Type Product code Size (inch) Mass (g)
Plastic
LF LF-6TPM 3/4” 24
LF-8TPM 1” 41
LF-12TPM 1 1/2” 82
LF-16TPM 2” 121
LF-24TPM 3” 262
PD
(cap for plug)
L-6PD 3/4” 68
L-8PD 1” 73
L-12PD 1 1/2” 203
L-16PD 2” 225
L-24PD 3” 388
Type Product code Size (inch) Mass (g)
Plastic
LC LC-6TSH 3/4” 74
LC-8TSH 1” 87
LC-12TSH 1 1/2” 232
LC-16TSH 2” 265
LC-24TSH 3” 517
LD LD-6TSF 3/4” 79
LD-8TSF 1” 99
LD-12TSF 1 1/2” 224
LD-16TSF 2” 258
LD-24TSF 3” 435
Type Product code Size (inch) Mass (g)
Plastic
LB LB-6TSM 3/4” 73
LB-8TSM 1” 86
LB-12TSM 1 1/2” 211
LB-16TSM 2” 239
LB-24TSM 3” 430
SD
(cap for socket)
L-6SD 3/4” 19
L-8SD 1” 27
L-12SD 1 1/2” 52
L-16SD 2” 88
L-24SD 3” 141
