Быстроразъемные соединения БРС Cupla серии Line Cupla 200T, 200L, 200S

Быстроразъемные соединения БРС Cupla серии Line Cupla 200T, 200L, 200S




  • Рабочее давление: 1.5 МПа.
Структура клапанов
Перейти в глоссарий
  • Односторонний запорный клапан (со стороны гнезда)
Рабочая среда
Перейти в глоссарий
  • Воздух



Особенности

  • Быстрое и удобное разветвление линий на основе БРС серии Hi Cupla
  • Для надежного и быстрого соединения пневмоинструмента в одно касание просто вставьте штекер (plug) в гнездо (socket)

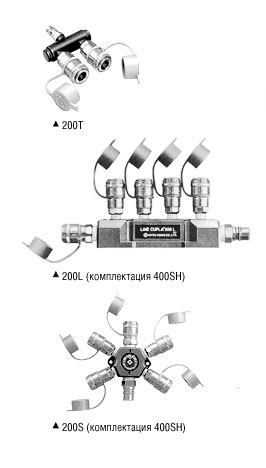

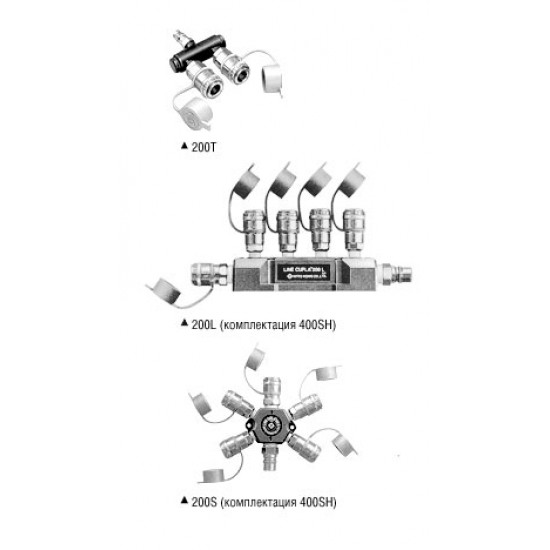

  • Выбор между моделями 200T (2 выходных отверстия) и 200L (5 выходных отверстий) 200S (5 расходящихся в форме звезды выходных отверстий )


Спецификация







Материал корпуса
алюминий / хромированная сталь
Размер БРС по шланг*, мм
Вход

модель 200T: 20PM,

модель 200L/S: 400PM

Выход

модель 200T: 200-20SM

модель 200L/S: 200-20SM, 200-40SM

Рабочее давление, МПа (кг/см2)
1.0 (10)
1.5 (15)

* указывается внутренний и наружный диаметры шланга.





Материал уплотнения
Рабочие температуры
Комплектация
Международное обозначение
Обозначение Cupla
NBR
SG
-5oС ~ +60oC
стандарт
  • NBR - (nitrile butadiene rubber) бутадиен-нитрильный каучук.
  • Более подробно о применении уплотнений для различных сред можно посмотреть в таблице выбора уплотнений

Минимальная площадь сечения



Код БРС
200T, 200L, 200S
Минимальная площадь сечения
19
  • В таблице указаны рекомендуемые значения.

Взаимозаменяемость

  1. Быстроразъемные соединения (БРС) серии Line Cupla 200T, 200L, 200S взаимозаменяемы с БРС серии Hi Cupla соответствующих типоразмеров (20, 30 и 40)
  2. Быстроразъемные соединения серии Line Cupla 200T, 200L, 200S взаимозаменяемы со всем моделями линейки Hi Cupla Series.
  3. Не применима для использования с вакуумом



Размеры и типы быстроразъемных соединений (БРС) серии Line Cupla 200T, 200L, 200S



Гнездо (socket)

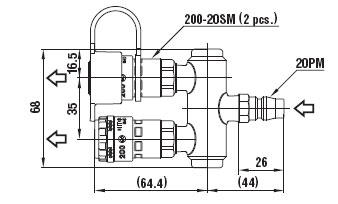

200T (2 выходных линии)

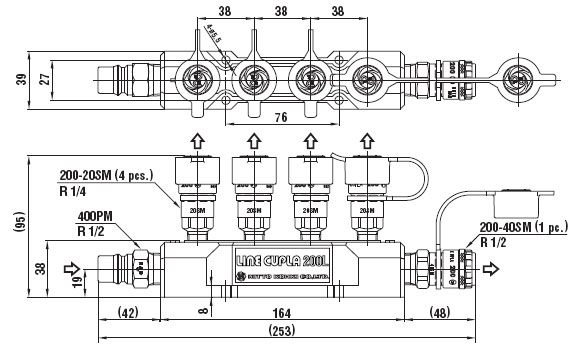

200L (5 выходных линий)

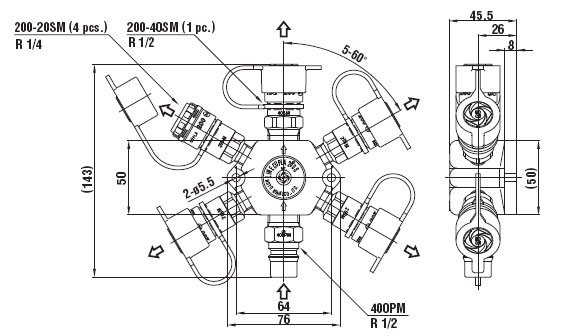

200L (5 расходящихся в форме звезды выходных отверстий)
